Area 3, block B, huafeng huayuan science&technology innovation park, bao'an district, shenzhen, guangdong, china | market@hwalon.com |
Place of Origin: | CHINA |
Brand Name: | Hwalon |
Certification: | CE, RoHS,SGS |
Model Number: | MF72 NTC Thermistor |
Minimum Order Quantity: | 5000pcs |
---|---|
Price: | By negotiation |
Packaging Details: | 300pcs/bag |
Delivery Time: | 5-7 working days |
Payment Terms: | T/T, Western Union |
Supply Ability: | 100,000,000pcs/month |
Color: | Green Or Black | Diameter: | 5mm,7mm,10mm And So On |
---|---|---|---|
Lead Type: | Straight Or Crimped | Key Word: | Power Ntc Thermistors |
Highlight: | inrush current limiter resistor,NTC inrush current limiter |

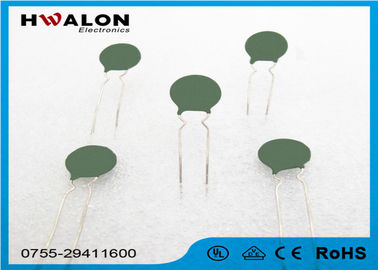

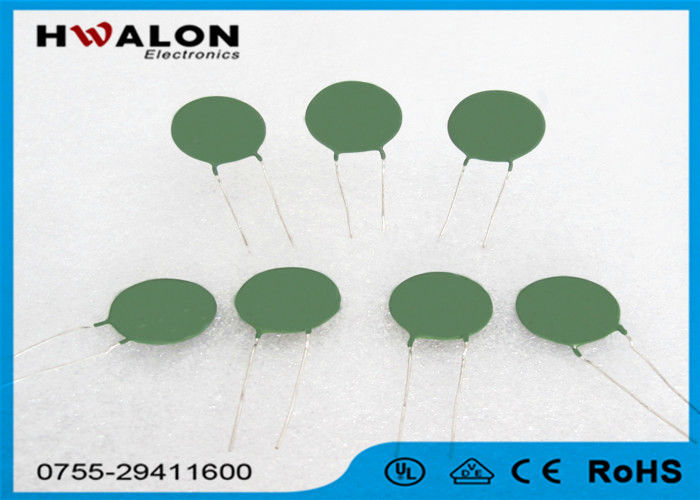

Power Ntc Thermistors For Inrush Current Limiting 5d -13 in household appliances
Features:
1. Fast response
2. Longevity of sercive, high reliability
3. Big material constant, small remain resistance
4. Small size, strong power and strong capability of surge current limited
Application:
1. Electronic ballast,display
2. Conversion power supply, switch power
3. Kinds of electric heater, electronic energy-saving lamps,
4. Filament protection of all kinds of RT, bulb and other lighting lamps
Parameters:
P/N | R25(Ω) | R tolerance | Imax(A) | IB(A) | RS(Ω) | δ(Mw/℃) | τ(Sec) |
5D | |||||||
5D-5 | 5 | ±20% | 1 | 2 | 0.353 | 6 | 20 |
10D-5 | 10 | ±20% | 0.7 | 1.4 | 0.771 | 6 | 20 |
15D-5 | 15 | ±20% | 0.6 | 1.2 | 0.9 | 6 | 20 |
22D-5 | 22 | ±20% | 0.6 | 1.2 | 0.9 | 6 | 20 |
33D-5 | 33 | ±20% | 0.5 | 1 | 1.2 | 6 | 20 |
47D-5 | 47 | ±20% | 0.4 | 0.8 | 1.5 | 6 | 20 |
68D-5 | 58 | ±20% | 0.4 | 0.8 | 2.1 | 6 | 20 |
200D-5 | 200 | ±20% | 0.1 | 0.2 | 6.259 | 6 | 20 |
9D | |||||||
3D-9 | 3 | ±20% | 4 | 8 | 0.12 | 11 | 35 |
4D-9 | 4 | ±20% | 3 | 6 | 0.19 | 11 | 35 |
5D-9 | 5 | ±20% | 3 | 6 | 0.21 | 11 | 34 |
6D-9 | 6 | ±20% | 2 | 4 | 0.315 | 11 | 34 |
8D-9 | 8 | ±20% | 2 | 4 | 0.4 | 11 | 32 |
10D-9 | 10 | ±20% | 2 | 4 | 0.458 | 11 | 32 |
12D-9 | 1 | ±20% | 1 | 2 | 0.652 | 11 | 31 |
16D-9 | 16 | ±20% | 1 | 2 | 0.802 | 11 | 30 |
20D-9 | 20 | ±20% | 1 | 2 | 0.864 | 11 | 30 |
22D-9 | 22 | ±20% | 1 | 2 | 0.95 | 11 | 30 |
30D-9 | 30 | ±20% | 1 | 2 | 1.022 | 11 | 30 |
33D-9 | 33 | ±20% | 1 | 2 | 1.124 | 11 | 30 |
50D-9 | 50 | ±20% | 1 | 2 | 1.252 | 11 | 30 |
60D-9 | 60 | ±20% | 0.8 | 1.6 | 1.502 | 11 | 30 |
80D-9 | 80 | ±20% | 0.8 | 1.6 | 2.01 | 11 | 30 |
120D-9 | 120 | ±20% | 0.8 | 1.6 | 3.015 | 11 | 30 |
200D-9 | 200 | ±20% | 0.5 | 1 | 5.007 | 11 | 32 |
400D-9 | 400 | ±20% | 0.2 | 0.4 | 9.852 | 11 | 32 |
11D | |||||||
2.5D-11 | 2.5 | ±20% | 5 | 10 | 0.095 | 13 | 43 |
3D-11 | 3 | ±20% | 5 | 10 | 0.1 | 13 | 43 |
4D-11 | 4 | ±20% | 4 | 8 | 0.15 | 13 | 44 |
5D-11 | 5 | ±20% | 4 | 8 | 0.156 | 13 | 45 |
6D-11 | 6 | ±20% | 3 | 6 | 0.24 | 13 | 45 |
8D-11 | 8 | ±20% | 3 | 6 | 0.255 | 14 | 47 |
10D-11 | 10 | ±20% | 3 | 6 | 0.275 | 14 | 47 |
12D-11 | 12 | ±20% | 2 | 4 | 0.462 | 14 | 48 |
16D-11 | 16 | ±20% | 2 | 4 | 0.47 | 14 | 50 |
20D-11 | 20 | ±20% | 2 | 4 | 0.512 | 15 | 52 |
22D-11 | 22 | ±20% | 2 | 4 | 0.563 | 15 | 52 |
30D-11 | 30 | ±20% | 1.5 | 3 | 0.667 | 15 | 2 |
33D-11 | 33 | ±20% | 1.5 | 3 | 0.734 | 15 | 52 |
50D-11 | 50 | ±20% | 1.5 | 3 | 1.021 | 15 | 52 |
60D-11 | 60 | ±20% | 1.5 | 3 | 1.212 | 15 | 52 |
80D-11 | 80 | ±20% | 1.2 | 2.4 | 1.656 | 15 | 52 |
13D | |||||||
1.3D-13 | 1.3 | ±20% | 7 | 14 | 0.062 | 13 | 60 |
1.5D-13 | 1.5 | ±20% | 7 | 14 | 0.073 | 13 | 60 |
2.5D-13 | 2.5 | ±20% | 6 | 12 | 0.088 | 13 | 60 |
3D-13 | 3 | ±20% | 6 | 12 | 0.092 | 14 | 60 |
4D-13 | 4 | ±20% | 5 | 10 | 0.12 | 15 | 67 |
5D-13 | 5 | ±20% | 5 | 10 | 0.125 | 15 | 68 |
6D-13 | 6 | ±20% | 4 | 8 | 0.17 | 15 | 65 |
7D-13 | 7 | ±20% | 4 | 8 | 0.188 | 15 | 65 |
8D-13 | 8 | ±20% | 4 | 8 | 0.194 | 15 | 60 |
10D-13 | 10 | ±20% | 4 | 8 | 0.206 | 15 | 62 |
12D-13 | 12 | ±20% | 3 | 6 | 0.316 | 16 | 62 |
15D-13 | 15 | ±20% | 3 | 6 | 0.335 | 16 | 60 |
16D-13 | 16 | ±20% | 3 | 6 | 0.338 | 16 | 60 |
20D-13 | 20 | ±20% | 3 | 6 | 0.372 | 16 | 65 |
30D-13 | 30 | ±20% | 2.5 | 5 | 0.517 | 16 | 65 |
47D-13 | 47 | ±20% | 2 | 4 | 0.81 | 17 | 65 |
120D-13 | 120 | ±20% | 1.5 | 3 | 2.124 | 16 | 65 |
15D | |||||||
1.5D-15 | 1.3 | ±20% | 8 | 16 | 0.048 | 18 | 68 |
1.5D-15 | 1.5 | ±20% | 8 | 16 | 0.052 | 19 | 69 |
3D-15 | 3 | ±20% | 7 | 14 | 0.075 | 18 | 76 |
5D-15 | 5 | ±20% | 6 | 12 | 0.112 | 20 | 76 |
6D-15 | 6 | ±20% | 5 | 10 | 0.155 | 20 | 80 |
7D-15 | 7 | ±20% | 5 | 10 | 0.173 | 20 | 80 |
8D-15 | 8 | ±20% | 5 | 10 | 0.178 | 20 | 80 |
10D-15 | 10 | ±20% | 5 | 10 | 0.18 | 20 | 75 |
12D-15 | 12 | ±20% | 4 | 8 | 0.25 | 20 | 75 |
15D-15 | 15 | ±20% | 4 | 8 | 0.268 | 21 | 85 |
16D-15 | 16 | ±20% | 4 | 8 | 0.276 | 21 | 70 |
20D-15 | 20 | ±20% | 4 | 8 | 0.288 | 17 | 86 |
30D-15 | 30 | ±20% | 3.5 | 7 | 0.438 | 18 | 75 |
47D-15 | 47 | ±20% | 3 | 6 | 0.68 | 21 | 86 |
120D-15 | 120 | ±20% | 2.5 | 5 | 1.652 | 22 | 87 |
20D | |||||||
0.7D-20 | 0.7 | ±20% | 12 | 24 | 0.018 | 25 | 89 |
1.3D-20 | 1.3 | ±20% | 9 | 18 | 0.037 | 24 | 88 |
3D-20 | 3 | ±20% | 8 | 16 | 0.055 | 24 | 88 |
5D-20 | 5 | ±20% | 7 | 14 | 0.087 | 23 | 87 |
6D-20 | 6 | ±20% | 6 | 12 | 0.113 | 25 | 103 |
8D-20 | 8 | ±20% | 6 | 12 | 0.142 | 25 | 105 |
10D-20 | 10 | ±20% | 6 | 12 | 0.162 | 24 | 102 |
12D-20 | 12 | ±20% | 5 | 10 | 0.195 | 24 | 100 |
16D-20 | 16 | ±20% | 5 | 10 | 0.212 | 25 | 100 |
Specification for Inrush Current Limiter Thermistor 5D20 NTC resistor:
Zero Power Resistance @ 25℃ | 5Ω±20% |
Approx. Resistance @ Max Current | 7A |
Thermal Recovery Time Coefficient | 23 |
Thermal Dissipation Constant | 87 |
Operating Temperature | -55~ +200 degree |
B value | 2800k±10% |
